Krick Ponorka U-Boot Typ VII kit

Obsah balení

Sada plastových výlisků z ABS, deska s přepážkami, kovové díly, 2 lodní šrouby s hřídelemi a vodícími trubičkami, výlisky zbraní, kormidla a spojovací materiál. Stavební výkres, český návod, manuál EN.

Charakteristika

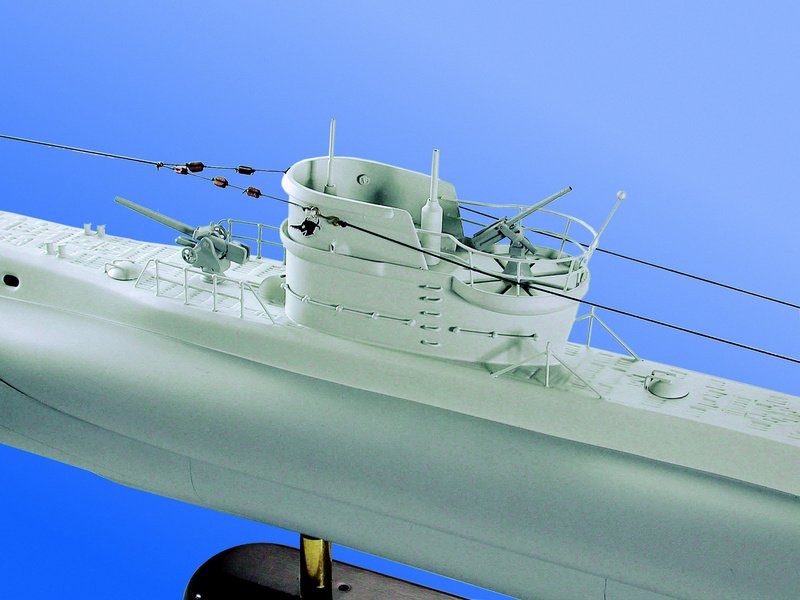

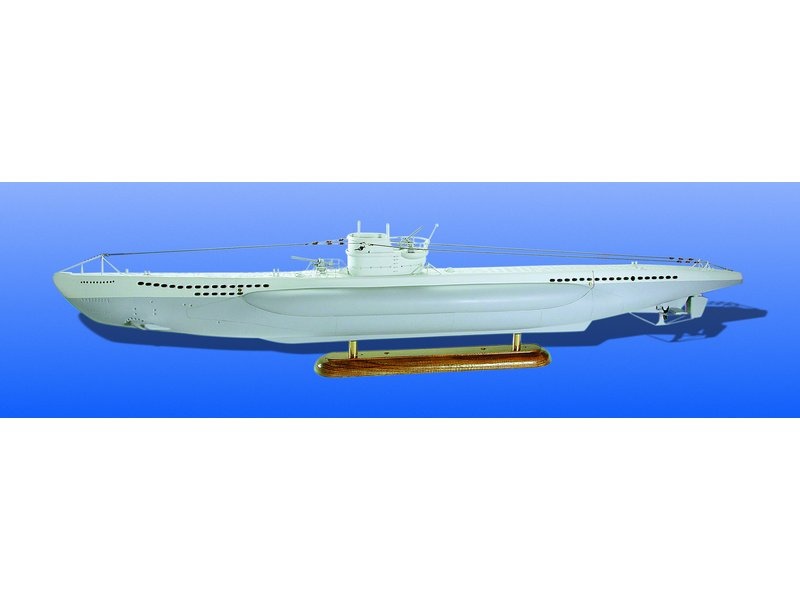

Stavebnice RC modelu ponorky na dálkové ovládání, Krick Ponorka U-Boot Typ VII kit. Model o délce 1120 mm lze postavit jako statickou maketu nebo funkční loď s dynamickým ponorem (nutno dokoupit sadu pro ponor). Konstrukce je z výlisků ABS, kování a zbraně jsou obsaženy v základní sadě.

Typ VII byla třída středně velkých ponorek německé Kriegsmarine z období druhé světové války, bylo jich vyrobeno více než 700 kusů. Model je v měřítku 1:60, ve stavebnici je sada plastových výlisků všech částí ponorky, tvarovaná paluba, díly věže atd. Součástí balení jsou kovové díly, 2 lodní šrouby s hřídelemi a vodícími trubičkami, výlisky zbraní, kormidla a spojovací materiál.

Volitelná U-Boot Typ VII - sada ponor + pohon obsahuje dva motory Speed 400 pro pohon, vodní čerpadlo, hadičku, 3x kryt s těsněním, sadu pák řízení s příslušenstvím, sadu kardanů a spojovací materiál.

Při stavbě je nutno rozhodnout, zda půjde o funkční model, při stavbě je totiž nutno provést zástavbu funkčních skupin, pohonu, RC zařízení a nádrží s čerpadlem (KR-20311). Tyto komponenty nejsou součástí balení a je nutno je dokoupit.

Pokud chcete mít model funkční, budete potřebovat sadu pro pohon a potápění. Musí se také použít kormidla větší než ta maketová na statický model. Následná přestavba ze statického na ponorný model není možná. Sada pohonu a potápění obsahuje dva hnací motory se spojkou, všechny spojovací díly pro větší kormidla, kryty a těsnění pro RC box, stejně jako zubové čerpadlo a hadice. Metoda potápění tohoto modelu je semidynamická, což znamená že v sadě pro potápění je čerpadlo a záplavová nádrž, které však podporují pouze dynamické potápění během jízdy, pomocí výškových kormidel. Velká výšková kormidla sklopí při jízdě příď lodi a ta se následně potopí. Při zastavení se loď vynoří. Loď nevyužívá systém balastní nádrže ale má pouze záplavovou nádrž, do které čerpadlo vhání vodu. Vzduch z nádrže odchází trubičkou na horní straně nádrže nad velitelskou věží. Pro úplné vynoření se voda odčerpá. Viz Video.

Obal s fotografií hotového modelu

Stylová krabice s fotografií hotového modelu je pečlivě, vkusně a kvalitně graficky vyvedena a obsahuje název, technické údaje a měřítko modelu.

Co naleznete v balení

Po otevření víka krabice naleznete sadu plastových výlisků z ABS, sadu lišt, sadu lišt, drobné součásti uzavřené v sáčcích, sadu výkresů a manuál.

Sada výkresů

Set obsahuje kompletní sadu výkresové dokumentace modelu v měřítku 1:1 s obrázky jednotlivých detailů. Na výkrese jsou v měřítku nakresleny montážní sestavy, jejich kompletace a to včetně montáže pohonu. Podrobný obrazový manuál vás povede sestavením jednotlivých komponentů.

Stavební obtížnost 3

Modely maket lodí pro pokročilé vyžadují předchozí zkušenosti se stavbou modelů a zvládnuté techniky jednotlivých technologických kroků, jako je lepení, ohýbání, barvení, šití plachet, apod. Je nutné se orientovat ve výkresové dokumentaci, jednotlivé kroky a i celý postup si rozvrhnout. Případné detaily je je nutné si nastudovat a je potřeba počítat s tím, že stavba vyžaduje určitou míru kreativity a samostatnosti, protože návod se nemusí zabývat výrobou každého detailu.

Modely jsou obsáhlé a detailní, jejich dokončení trvá dlouho dobu a vyžaduje spoustu dokončovací prací na dílech.

Doporučujeme koupit

Pro dokončení je potřeba mít vhodné lepidlo na ABS (DM-AD45, DM-AD23 apod.), modelářský nůž, barvy (na lexan) a potřebné nářadí. K dokončení je potřeba doplnit motory, regulátor, baterie, nabíječ, RC soupravu, lepidla, barvy a potřebné nářadí.

Pro stavbu doporučujeme koupit nářadí, lepidlo a barvy.

Modelářské nářadí a podložka

Ke stavbě modelů lodí je nutné vhodné nářadí. Doporučujeme výbornou sadu Modelcraft nářadí pro lodní modeláře (sada 12ks), nebo Modelcraft nářadí pro modeláře (sada 18ks). Dále doporučujeme koupi nylonových svorek a nepostradatelné modelářské špendlíky. Pro úpravu, přesné řezaní, lepení dílů a také jako ochranu stolu doporučujeme modelářskou podložku.

Lepidlo a barvy

Při stavbě modelů lodí se můžeme setkat s lepením různých materiálů, jako dřevo, plasty, kov, folie, laminát apod. Každý materiál se lepí specifickými lepidly. Dřevo lze lepit disperzními lepidly Speedbond PVA, které by se ale nemělo použít do míst s trvalejším působením vody. Pro ten případ se používají epoxidové lepidla: Speed Epoxy II 4 min. Pro menší menší plochy lze použít vteřinové lepidlo. Plasty se k sobě lepí buď vteřinovými lepidly a to v případě, že se jedná o drobnější díly Roket Max vteřinové lepidlo husté. Když se jedná o velké díly, jako rozměrnou palubu do trupu, lze doporučit Roket UV lepidlo 20g. Kov a laminát lze lepit Epoxidovými lepidly.

K barvení doporučujeme akrylové emailové barvy. Barvy nanášejte kvalitními štětci (ploché štětce na povrchy, kulaté štětce pro detaily).

Příslušenství pro běžný provoz lodí

Pro běžný provoz funkčního RC modelu lodi potřebujete speciální mazací tuk pro mazání lodních hřídelí. Speciální složení zajistí hladký chod hřídele v teflonové trubičce se zachováním maximální životnost komponent. Doporučeny jsou tuky Maznička s lodním mazacím tukem Marine 140ml nebo Lodní mazací tuk Marine 140ml

Při dokončovacích pracech či běžné údržbě přijde vhod speciální nářadí a nástroje od firmy Shesto, jako např. kleště, pinzety, pilníky, šroubováky a mnoho dalších, které naleznete na stránkách www.astramodel.cz/cz/katalog/naradi-c189.html
